D64/3-12-1LWW-OV

Download
Richiedi informazioni

Informazioni sul prodotto

Codice di ordinazione

ICE D64 / D64/3-12-1LWW-OV

Categoria

Effetti lineari, Incassi parete, Parete, Plafone, Calpestabili, Effetti lineari, Incassi parete, Parete, Plafone, Calpestabili

Contesti

facciate e architetture, wellness, spazi d’accesso, industria

Tipologia di montaggio

con cassaforma

Corpo

Struttura in estruso di alluminio anodizzato naturale. Testate in pressofusione di alluminio. Kit di installazione con molle in acciaio armonico.

Viteria

Viteria inox AISI 304.

Guarnizioni

Gomma ai siliconi.

Cablaggio

Cablaggio elettrico con alimentatori remoti a 220-240V-AC 50-60Hz, uscita 24V-DC (accessori da ordinare separatamente). Cablaggio passante integrato.

Dimensioni

Altezza totale apparecchio (mm)

Larghezza totale apparecchio (mm)

Lunghezza totale apparecchio (mm)

1161

Peso (kg)

2.2

Sistema Ottico

Diffusore

Vetro di sicurezza temperato spessore 10 mm - resistente all'urto meccanico e allo sbalzo termico.

Sistema Ottico

Sistema ottico a lenti in PMMA.

Fascio

ovale

Emissione

diretta

Orientabile

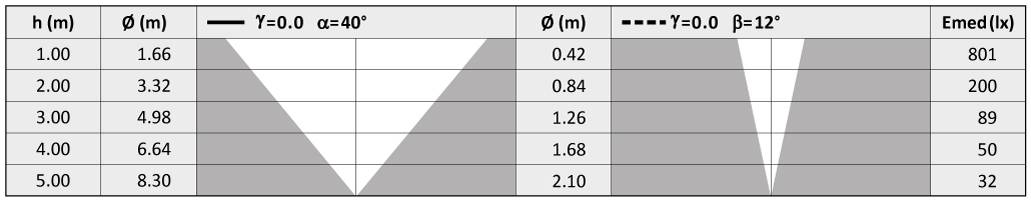

Fotometrie

Sorgenti

MacAdam

Step 3

Flusso Uscente

1096 lm

Tipologia sorgenti

LED

Potenza sistema

18W

Temperatura Colore

3000K CRI>80

Elettriche

Lifetime

70.000h L80B10 (Ta=25°C)

Ingresso linea

Predisposto per linea passante con connettore rapido brevettato IP67

Montaggio gruppo alimentazione

Remoto, non incluso

Tensione

21-25V-DC

Accensione separata

Emergenza 1E

Emergenza 3E

Accessori Opzionali

Montaggio incasso su cartongesso

D64/3-12-CC1

Cassaforma cartongesso L=1162mm.

D64/3-FX09

Coppia di testate di chiusura per cassaforma cartongesso.

Montaggio incasso Frame

D64/3-12-CF

Cassaforma frame L=1162mm.

D64/3-FX05

Coppia di testate di chiusura per cassaforma frame.

Montaggio incasso No Frame

D64/3-12-CN

Cassaforma no frame L=1162mm.

Montaggio parete sporgente

D64/3-12-CW-B

Involucro parete installazione multipla in linea -B WHITE. L=1163mm.

D64/3-12-CW-GR

Involucro parete installazione multipla in linea -GR GRAPHITE. L=1163mm.

D64/3-12-CWS-B

Involucro parete installazione singola -B WHITE. L=1167mm.

D64/3-12-CWS-GR

Involucro parete installazione singola -GR GRAPHITE. L=1167mm.

D64/3-FX10-B

2 testate di chiusura per involucro parete -B WHITE.

D64/3-FX10-GR

2 testate di chiusura per involucro parete -GR GRAPHITE.

D64/3-FX11-B

Coppia di staffe orientabili per involucro parete lunghezza 70mm -B WHITE.

D64/3-FX11-GR

Coppia di staffe orientabili per involucro parete lunghezza 70mm -GR GRAPHITE.

D64/3-FX12-B

Coppia di staffe orientabili per involucro parete lunghezza 250mm -B WHITE.

D64/3-FX12-GR

Coppia di staffe orientabili per involucro parete lunghezza 250mm -GR GRAPHITE.

D64/3-FX13

Coppia di staffe fisse a scomparsa per involucro a parete (utilizzo su superfici piane).

Montaggio

D64/3-FX02

Piastra per fissaggio 180° a vite.

D64/3-FX03

Piastra per fissaggio 90° a vite.

D64/3-FX14

Staffa reggi guaina.

D64/3-FX16

Coppia di piastre regolabili per gettata di cemento.

D64/3-FX17

Coppia di piastre regolabili per taglio in muratura.

D64/3-K

Chiave di estrazione.

Elettrico

D64/D100-01

Chiave di estrazione + Alimentatore ON-OFF da guida DIN 120W - Vin=100~264V-AC 47~63Hz Vout=24V.

D64/D100D-02

Chiave di estrazione + Alimentatore IP65 100W Dimm DALI - Vin=230-264V-AC Vout=24V.

D64/D100D-04-B

Chiave di estrazione + Alimentatore IP65 100W Dimm DALI - Vin=230V-AC Vout=24V. Può essere montato dietro ad involucri a parete 06 (594mm) 09 (876mm) - 12 (1181mm).

D64/D100D-04-GR

Chiave di estrazione + Alimentatore IP65 100W Dimm DALI - Vin=230V-AC Vout=24V. Può essere montato dietro ad involucri a parete 06 (594mm) 09 (876mm) - 12 (1181mm).
